Mwall 系列

Product Details

产品详情

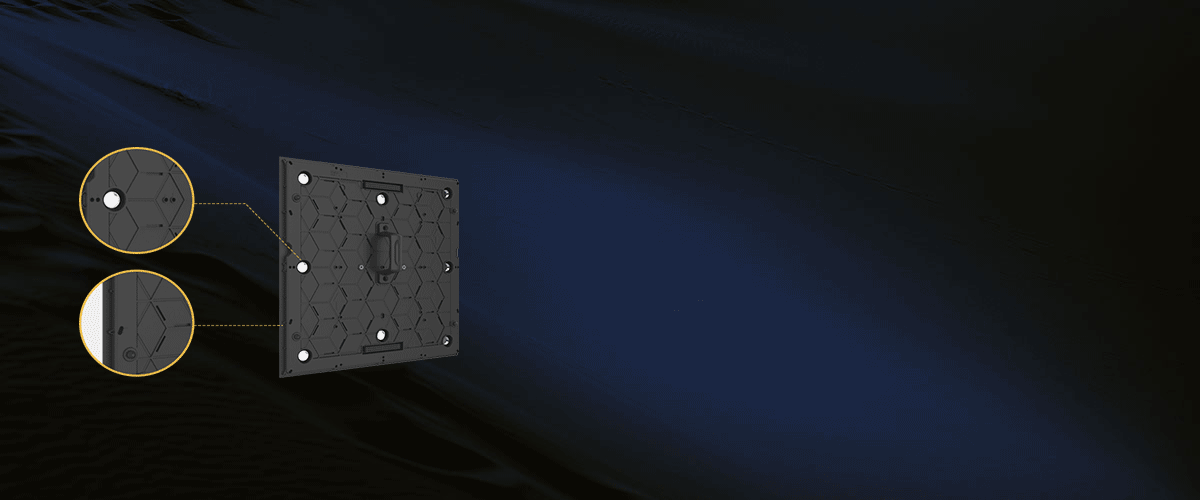

兼具精度与平整度

采用一体化铝合金压铸箱体，重量更轻，精度更高。模组下沉式定位磁吸设计，灯板PCB贴合箱体边框，减少累积误差，提升平整度。

高稳定、高可靠

模组、HUB板和接收卡皆为耦合硬连接；显示、驱动和接收集成化设计；防火等级可达V-0；自散热系统

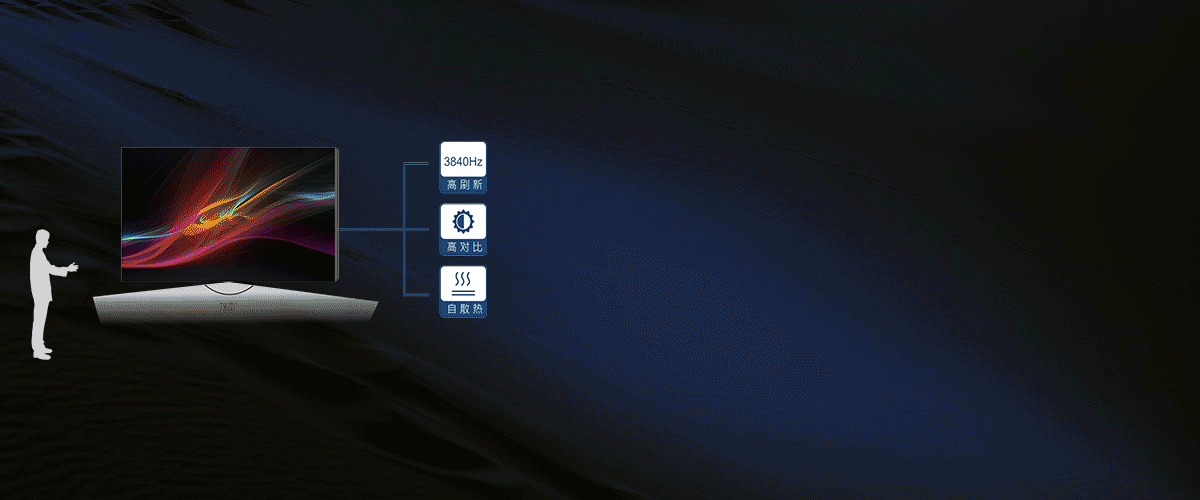

卓越显示，观看舒适

高刷高对比；画面流畅，色彩丰富；170°广视角，近距离观看依然舒适

安装、维护便捷

磁吸模组，全前维护；智能化检测，工作温度显示，箱体自带测试功能；选配快速锁扣

覆盖应用广，节省更多成本

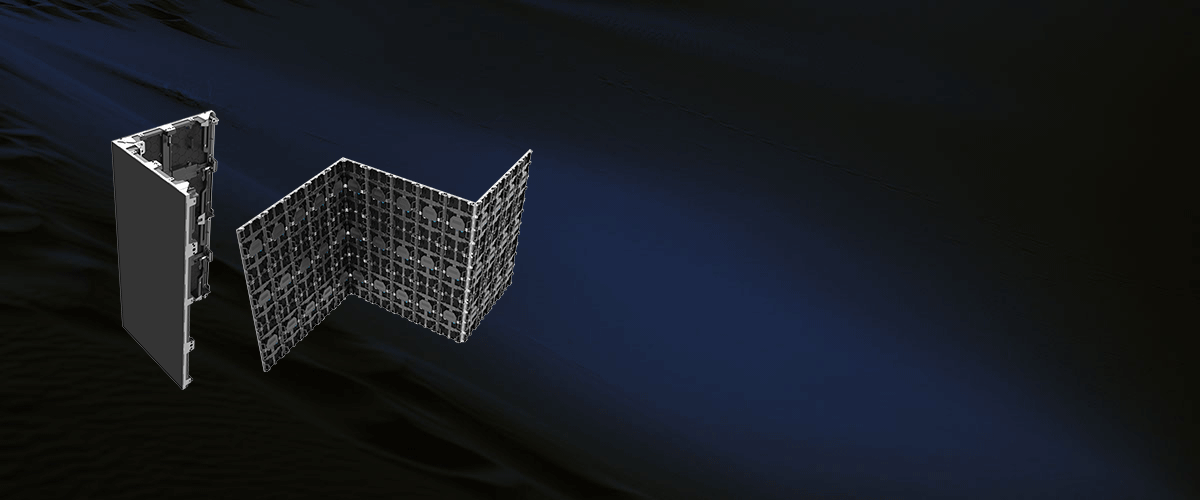

定制45°角箱体，可实现转角无缝拼接；更换模组就可升级点间距；支持落地安装、贴墙、嵌入式安装

动态展示，激活橱窗

亮度高达4000-4500nit（P1.9/2.6），适用于临街橱窗广告显示。

应用场景

酒店、学校、商场、企事业单位多功能厅、会议室等...

Product parameters

产品参数

参数名称	YMW-P01CNFT	YMW-P01FNFT	YMW-P01FNFA	YMW-P01JNFS	YMW-P01JNFU
像素结构	IMD	IMD	1212	1515	1516
像素间距（mm）	1.2	1.5	1.5	1.9	1.9
模组分辨率（W×H）	200×200	160×160	160×160	128×128	128×128
模组尺寸（mm）	250×250	250×250	250×250	250×250	250×250
单元模组组成（W×H）	2×2	2×2	2×2	2×2/2×4	2×2/2×4
单元分辨率（W×H）	400×400	320×320	320×320	256×256/256×512	256×256/256×512
单元尺寸（mm）	500×500×65	500×500×65	500×500×65	500×500×65/500×1000×65	500×500×65/500×1000×65
单元面积（m²）	0.25	0.25	0.25	0.25/0.5	0.25/0.5
重量（kg/箱体）	5.6	5.6	5.6	5.6/11.5	5.6/11.5
像素密度（点/m²）	640000	409600	409600	262144	262144
防护等级	IP20	IP20	IP20	IP20	IP20
单点亮度/颜色校正	有 / 有	有 / 有	有 / 有	有 / 有	有 / 有
白平衡亮度（nit）	600-800	700-800	700-800	800-1000	4000-4500
水平/垂直视角（° ）	160 / 160	160 / 155	160 / 160	160 / 155	160 / 160
最大对比度	52500：1	/	16360：1	13183:1	/
最大/平均功耗（w/m²）	600±15%/200±15%	500±15%/165±15%	460±15%/155±15%	460±15%/155±15%	550±15%/185±15%
供电要求	AC 100~240V	AC 100~240V	AC 100~240V	AC 100~240V	AC 100~240V
驱动方式	恒流驱动	恒流驱动	恒流驱动	恒流驱动	恒流驱动
换帧频率（Hz）	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60
刷新率（Hz）	≥3840	≥3840	≥3840	≥3840	≥3840
控制系统	诺瓦	诺瓦	诺瓦	诺瓦	诺瓦
通信方式	超五类网线	超五类网线	超五类网线	超五类网线	超五类网线
弧形安装度数（°）	/	/	/	±5	±5
最小安装圆直径（m）	/	/	/	11.45	11.45
产品认证	CCC	CCC	CCC	CCC	CCC

参数名称	YMW-P02GNFS	YMW-P02GNFS	YMW-P02JNFD	YMW-P03JNFD	YMW-P04INFD
像素结构	1515	1516	2020	2020	2020
像素间距（mm）	2.6	2.6	2.9	3.9	4.8
模组分辨率（W×H）	96×96	96×96	84×84	64×64	52×52
模组尺寸（mm）	250×250	250×250	250×250	250×250	250×250
单元模组组成（W×H）	2×2/2×4	2×2/2×4	2×2/2×4	2×2/2×4	2×2/2×4
单元分辨率（W×H）	192×192/192×384	192×192/192×384	168×168/168×336	128×128/128×256	104×104/104×208
单元尺寸（mm）	500×500×65/500×1000×65	500×500×65/500×1000×65	500×500×65/500×1000×65	500×500×65/500×1000×65	500×500×65/500×1000×65
单元面积（m²）	0.25/0.5	0.25/0.5	0.25/0.5	0.25/0.5	0.25/0.5
重量（kg/箱体）	5.6/11.5	5.6/11.5	5.6/11.5	5.6/11.5	5.6/11.5
像素密度（点/m²）	147456	147456	112896	65536	43264
防护等级	IP20	IP20	IP20	IP20	IP20
单点亮度/颜色校正	有 / 有	有 / 有	有 / 有	有 / 有	有 / 有
白平衡亮度（nit）	800-1000	4000-4500	800-1000	800-1000	800-1000
水平/垂直视角（° ）	160 / 145	160 / 160	160 / 150	160 / 150	160 / 145
最大对比度	30300:1	/	28166:1	42850:1	41350:1
最大/平均功耗（w/m²）	450±15%/150±15%	550±15%/185±15%	500±15%/170±15%	520±15%/175±15%	500±15%/170±15%
供电要求	AC 100~240V	AC 100~240V	AC 100~240V	AC 100~240V	AC 100~240V
驱动方式	恒流驱动	恒流驱动	恒流驱动	恒流驱动	恒流驱动
换帧频率（Hz）	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60
刷新率（Hz）	≥3840	≥3840	≥3840	≥3840	≥3840
控制系统	诺瓦	诺瓦	诺瓦	诺瓦	诺瓦
通信方式	超五类网线	超五类网线	超五类网线	超五类网线	超五类网线
弧形安装度数（°）	±5	±5	±5	±5	±5
最小安装圆直径（m）	11.45	11.45	11.45	11.45	11.45
产品认证	CCC	CCC	CCC	CCC	CCC
